Standard 4-Row Ball Bearing Linear Guide
全シリーズ標準式四列ボールタイプリニアガイド



加速度テスト
はずみ車がクランクの構造です。有限ストローク以内にブロッでが高い加速度と速度を持ちます。モーターの回転速度に合わせて、多種加速度と速度の状況でブロックの寿命をテストします。





タイプ 説明
カタログ ARC/HRC/ERC 標準式四列ボールタイプリニアガイド ダウンロード






  dot 全方向注油穴
dot ダブル式端面防塵シ-ル準式と強化式
dot 四方向等荷荷重
dot 下取付式と標準式のレールを提供します
dot 高剛性設計
dot リサイクルと経済的な長期潤滑、最少潤滑量

cpc ARC/HRC/ERC リニアガイドシリーズは剛性の高
いブロックに、スパン(図のLO)を大きく取った4条列
のボールを循環させる設計となっています。

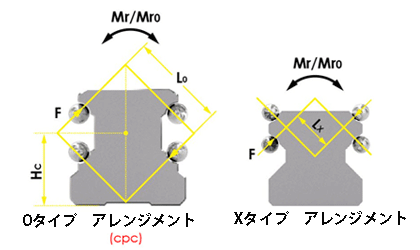

レールとボールの接触角度は、45度で4方向等荷重の
優れた負荷バランスの配置となっています。
ほかのブランドに比較して10%~30%の負荷能力を有
しています。滑らかな走行と高いモーメント高剛性と
高精密を実現したリニアガイドです。




dot 長期メンテナンスフリー(オプションZ)

ブロックとレールの間でボールを循環させ、接触時に適量の潤滑油を供給するシステムを採用しており、非常に短い運転(ショートストローク)でもボールに適量の潤滑油を供給します。潤滑耐久テスト(cpc社内)でその実力は証明されています。



dot防塵設計


cpc 内部シール-レールの上面をスライドし効果的に異物の侵入を防止。また、レール上面にグリスを維持することもできます。

cpc 底面シール-下側からの異物を防止しすると同時に、グリスの漏れを防止し、寿命を延ばすサポートにもなります。





dotスクレーパ設計

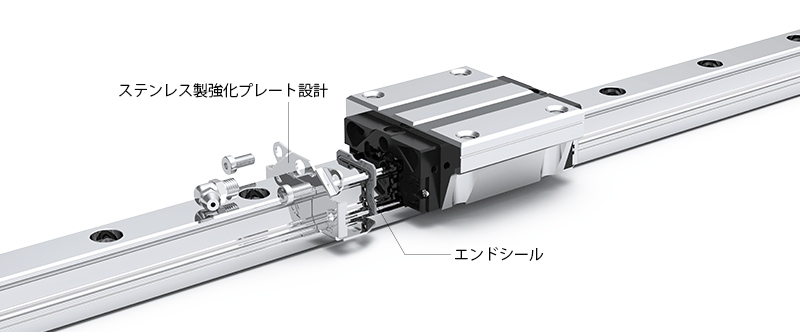

二つのステンレス製スクレーパはL型のデザインで、ねじで上下より固定できます。ARC/HRC/ERC型はステンレスのスクレーパにラッチの機能があります。高速運行が可能です。Vmax → 10 m/s amax → 450m/s2
