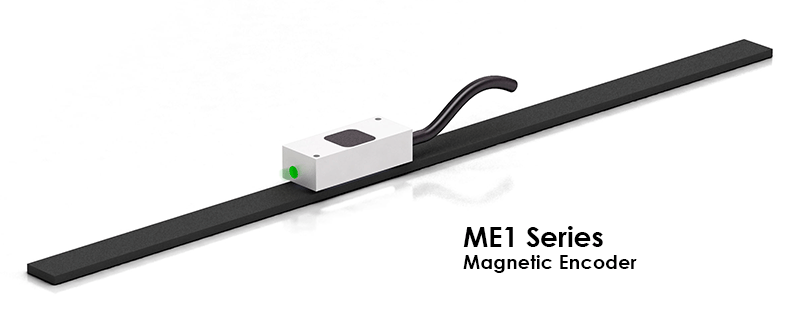

マグネックエンコーダ



ME1シリーズ


タイプ 説明
カタログ ME1シリーズ ダウンロード
MWEシリーズ ダウンロード
OE1 シリーズエンコーダ ダウンロード
データシート Writing__ME1__Encoder ME1 Data Sheet (Ver 1.4) ダウンロード




磁気エンコーダの特長
dot 非常に小型で耐久性のあるデザイン
dot 顧客が選択可能な解像度
dot インデックスセンサーを含む
dot ステータスLED


磁気エンコーダ仕様
dot 高さわずか8mm、幅12mm、長さ30mm
dot RS422 A/B/Z インクリメンタル出力
dot 標準分解能：1μm
dot 移動速度 6 m/s @ 1 μm 分解能、20 m/s @ 5 μm 分解能
dot DC5V±10%で動作

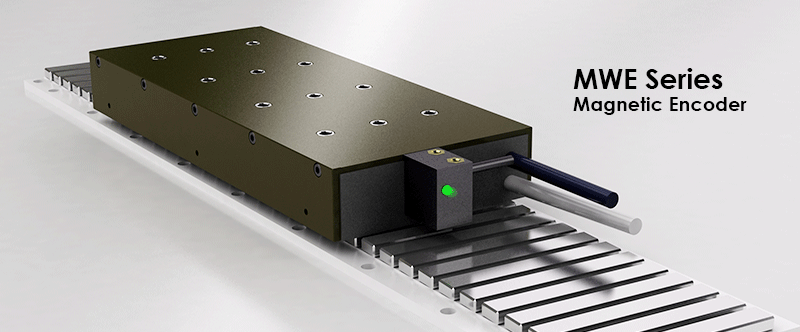

MWEシリーズ


磁気ウェイエンコーダの特長
磁気路エンコーダ仕様
dot スケールは必要ありません dot 高さ19mm、幅13mm、長さ18mm
dot 非常に高い分解能と再現性 dot RS422 A/B インクリメンタル出力
dot 事実上あらゆる磁気方式と互換性があります dot フォルト時にフォルト出力をGNDにプル（最大24 V、600 mA）
dot 取り付けが簡単 dot 移動速度 20 m/s @ 1 µm 分解能
dot ステータスLED dot DC5V±10%で動作
dot 障害出力

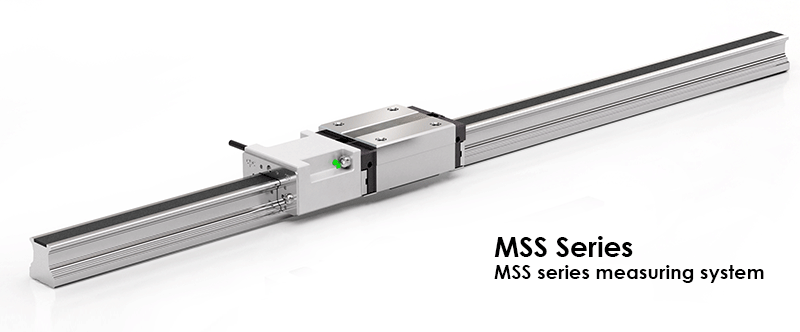

MSS シリーズ測定システム

MSS シリーズ測定システムの特長
dot 簡単インストール
dot 省スペース
dot 費用対効果が高く信頼性が高い
dot 防塵
dot ガイドレール範囲：サイズ20～55
dot 1 本の長さ：最大4m



OE1 シリーズエンコーダ

OE1シリーズエンコーダは、高精度の光学式アブソリュート型エンコーダです。
リードヘッド上の発信器は、ディスク上の特殊なエンコード経由で受信機に発信することで、角度位置の情報を認識します。
最も重要な特長は、組付寸法がわずか 4.3mmで非常にコンパクトであり、省スペースに貢献します。
また、リードヘッド及びディスクに中空の開口部がある為、中空構造の必要な設計とって適しています。さらに、位置出力フォーマットはBiSS
インターフェイスに対応可能で、単回転とマルチターンの位置情報を同時に提供することにより、システム全体の位置フィードバックの信頼性
を確保できます。

特徴：

1. 中空タイプ設計: 内径は11.7、25.1、38.1 mm　3 つの選択肢がある為、配線と機械の統合を容易に行えます。
2. 薄型：4.3mm（組付高さ）
3. 高分解能: 17-23 bit
4. オープンアブソリュート型：BiSS-C通信
