商品の紹介

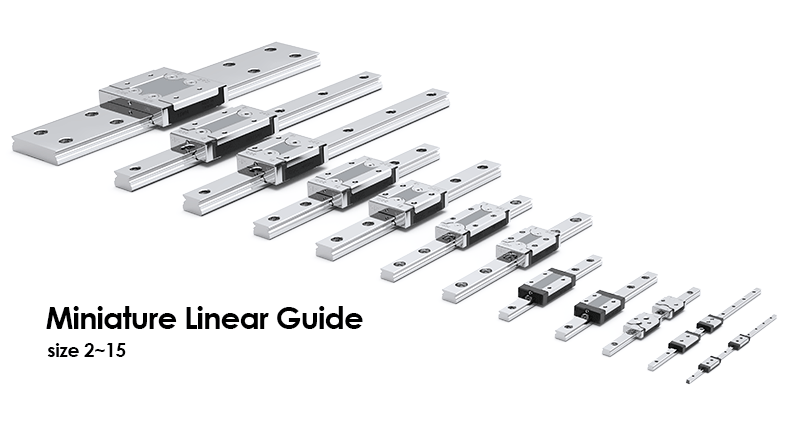

全シリーズミニアチュアリニアガイド



ダウンロード
タイプ 説明
カタログ MRミニチュアリニアガイドシリーズ ダウンロード




特長と斬新な設計

dot cpc ブランドは業界の中で、コスト優位性が有り、品質と精度が高い。

dot 内蔵式潤滑油設計: 永久潤滑油効果

dot 強化スクレーパ設計: 運行速度>10m/s

dot 底面シールの設計:防塵効果強化




全新U系列
一体成型底面シール、隙間<0.1mm、摩擦抵抗に影響及ぼしません。

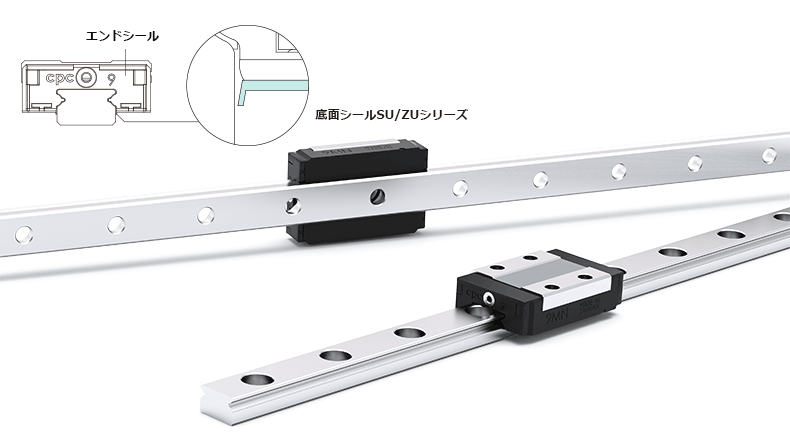

SU シリーズ-端面、底面シール

標準式の端面シール以外、新しいデザインの底面
シールを追標準採用。ブロックの下部より、異物
の侵入を防止します。又寿命を延長します。






ZU シリーズ-端面、底面シール及び潤滑油
タンク



新しい設計、底面シールは潤滑油がブロックの下部
への流出を防ぎ、内蔵式の潤滑油タンクは潤滑周期
の延長に効果があります。


* 新デザイン





斬新 U Eシリーズ

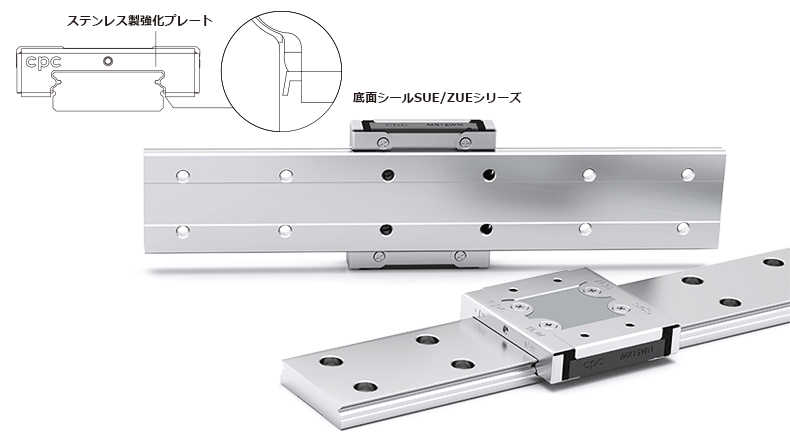

SUEシリーズ-端面、底面シール及び強化
プレート



一体成型の底面シール、ブロック底面の防塵能力
が強化出来ます。ステンレス製のプレートが硬い
異物の侵入を防止し、防塵能力は全シリーズで一番
効果があります。


* 新デザイン


ZUEシリーズ-端面、底面シール、強化プレ
ート及び潤滑給油タンク



底面シールは潤滑油がブロック下部への流出を防止
し、内蔵式の設計でグリースを節約します。内蔵式
の潤滑油タンクは潤滑周期の延長に効果があります。





端面強化設計
EE シリーズ-端面シールと強化プレート

ステンレス製の強化プレートを採用し、4方向
でブロック両端のプラスチックを覆って、
ステンレス製のねじで固定します。エンドキャップ
の剛性を強化し、早いストローク対応できます。
します。また、レール対し密封の設計でステンレス
製プレートがシールの効果を持っております。


運行速度 Vamx=5m/s、amax=300m/s2
(予圧が無い時、60m/s2に達します)


EZシリーズ-端面シール、強化プレート及
び潤滑油タンク


ブロックの両端に内蔵式の潤滑油タンクがリサイ
クルし、




EUシリーズ-端面、ステンレス製底面シー
ル及び強化プレート
  UZシリーズ-端面、ステンレス製底面シール及び強化プレート、潤滑油タンク

ステンレス製の底面シールはEUシリーズブロックに
異物の侵入を防ぎ底部の破壊も防止できます。
このシリーズのブロックは一番の保護能力があります
悪環境に適合します。

  潤滑給油タンクは高剛性のブロックに油の潤滑と保持能力を確保します。又、注油の時間が減少できます。



防塵設計
SS シリーズ-端面シール

標準の端面シールは有効的な防塵効果を発揮し、長寿
命化に貢献します。又、潤滑油の消耗が低く、長時間
の潤滑効果があります。特殊な密封設計で摩擦力も低
くでスムーズな動作を実現します。




リサイクル潤滑設計

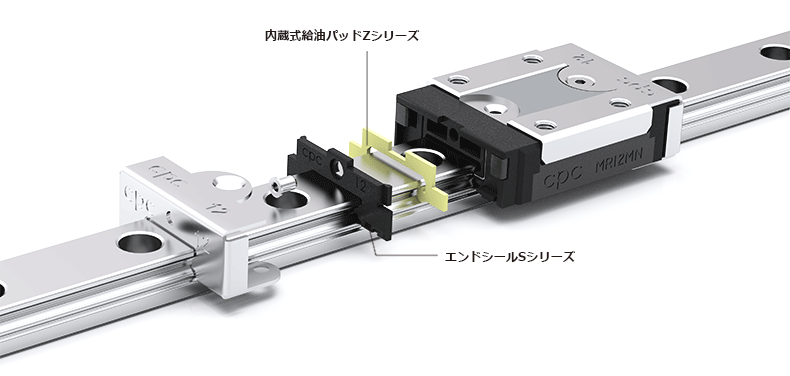

ZZ シリーズ-端面シールと内臓式潤滑油タンク

ブロックの両端に密封式の給油設計、ボール循環
の中でレール全体で潤滑効果があります。内蔵式
潤滑油の設計は長期間の走行に潤滑効果が保持
できます。又、短いストロークでも潤滑能力を
保持できます。
