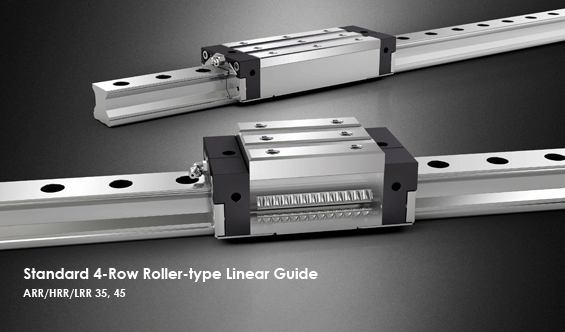

スタンダード四列式ローラータイプリニアガイド

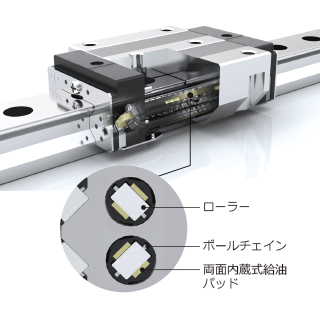

低騒音ローラーチェイン

ローラーチェインは、ブロックが走行する時の音を和らげ、低騒音を実現しています。更に走行時の作動もスムーズにさせます。ローラーチェインは隣り合ったローラー間のグリースを保持し、もっとも良い潤滑状態を維持します。



ダウンロード

カタログ スタンダード四列式ローラータイプリニアガイド ダウンロード

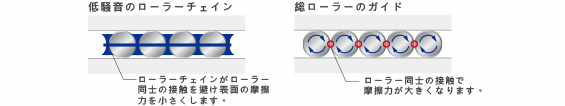

低騒音ローラーチェイン(オプション)

ローラーチェインは、ブロックが走行する時の音を和らげ、低騒音を実現しています。更に走行時の作動もスムーズにさせます。ローラーチェインは隣り合ったローラー間のグリースを保持し、もっとも良い潤滑状態を維持します。

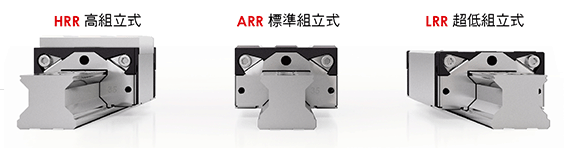

LRR超低型タイプ

業界の標準と比べ、組立高さが低いタイプです。高さ寸法がもっともコンパクトになり、低外力モーメントやカ慣性力の用途の場合に適しています。ARR、HRR、LRRブロックは、同じレールを共用し、同じ定格荷重と定格寿命があります。

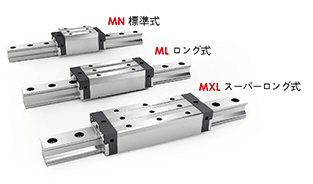

MXLスーパーロングブロックタイプ
業界のMLサイズより長いタイプです。定格荷重と剛性が高く、更に摺動抵抗が低い為、超高剛性と走行精度が必要な工作機械に最適です。

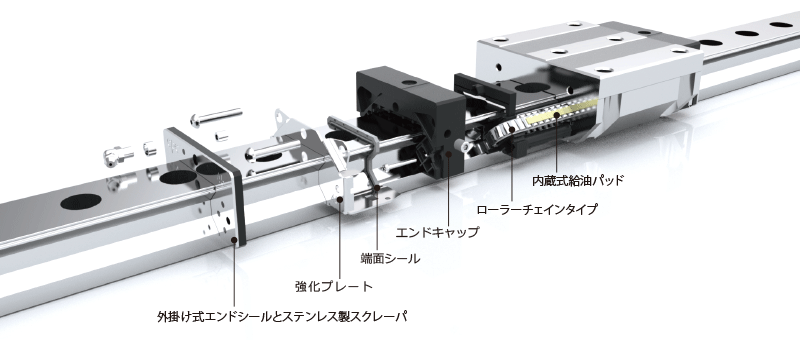

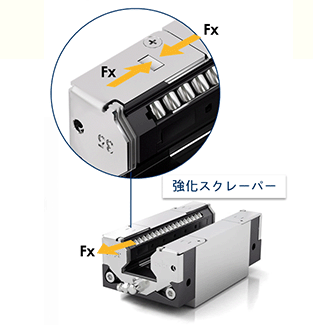

高剛性のステンレス製プレート   (標準)
L型のデザイン、一体となったステンレス製ラッチが 設置し、ねじで上下から固定出来ます。剛性に効果 があります。高速走行や重荷重走行時、プラスチック のエンドキャップを保護します。

レールとの隙間が0.3mmの微隙間でスクレーパーは 同時にシールの効果があります。

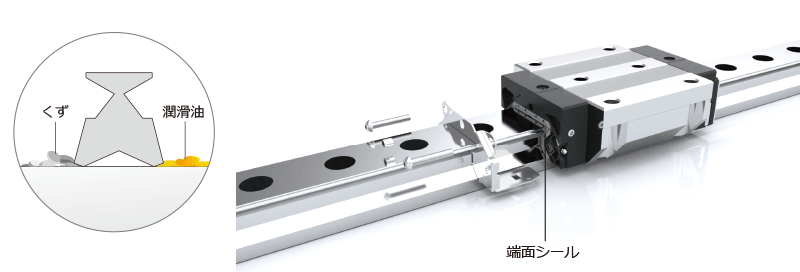

密封シール (標準)

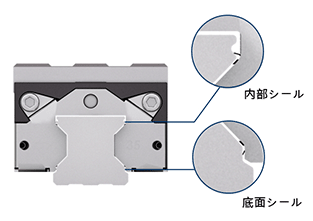

全シリーズで接触式の「端面シール」、「底面シール」、「内部シール」があります。異物の侵入を 有効的に防止します。更に、ブロックの潤滑油が漏外部に漏れることも低減します。

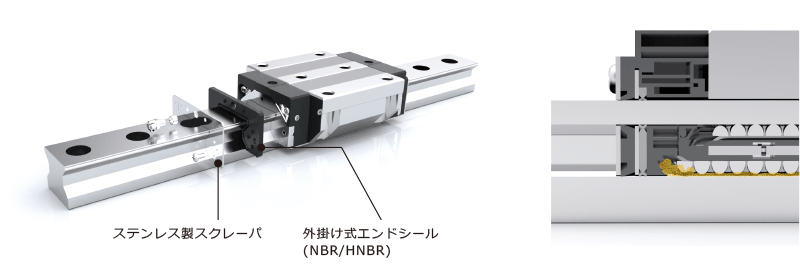

劣悪環境の防塵対策 (オプション)
外部式シール (注文番号/SN)

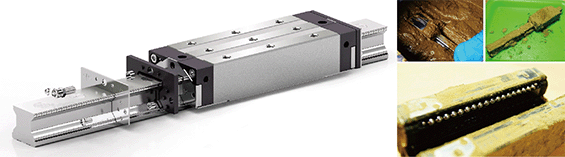

微小な粉塵の使用環境において、木工機械、ガラス加工機、石墨加工機、研磨機に高防塵力を発揮できます。シール外部にステンレス製のスクレーパーを装着し、内部輪郭とガイド輪郭の隙間は僅か0.2~0.3mm、大きい異物でプラスチックシールが壊されることを防止することが出来ます。

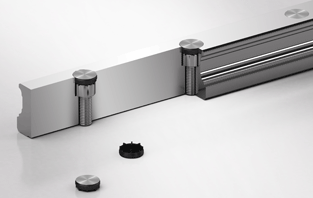

金属プラスチックキャップ(標準)
ステンレス材質で劣悪の環境でも磨耗能力が優れます。キャップの内部にプラスチック固定支柱を設置し、直接標準レールに取付けることができます。セッティングする時に叩き過ぎがないように防止します。更に、ブロックが走行する時、キャップが上にある異物の重圧で沈み込まず異物が堆積することも防止できます。

* 座ぐりは面取がないので、シールを傷付けないように金属プラスチックキャップ、或いはプラスチックキャップを装着する必要があります。
